Standardisierte Systemlösungen aus dem Hause Feldpausch, über viele
Jahre entwickelt und zur Serienreife gebracht.
Immer wieder auf neue Herausforderungen zu reagieren bedeutet auch flexible
Standardlösungen zu entwickeln, welche auf immer neue Herausforderungen
angepasst werden können. Bei Feldpausch passiert genau das bei der Systemtechnik!
Standard-Systemlösungen wurden für die Zuführung von Befestigungselementen
entwickelt. Aber bei Feldpausch gibt es keinen Standard ohne nach Kundenwunsch
und/oder Anforderung angepassten Sonderlösungen. So werden auch diverse andere
Werkstücke über entsprechende Transportschläuche per Druckluft transportiert.
Das Spektrum an zuzuführenden Befestigungselementen sowie die anschließende Verarbeitung ist vielfältig, genauso, wie unsere Standard-Lösungen.
Ob für Schrauben oder Muttern, ob als Schweiß-, Stanz oder Einpresselement. Bei uns finden Sie in jedem Fall das Richtige. Und wenn nicht, dann entwickeln wir es… Ob Ihr Bauteil ebenfalls mit einer Standardlösung oder doch mit einer Sonderlösung zugeführt werden muss, erörtern wir gerne auch in einem persönlichen Gespräch in Ihrem Hause.
Hier eine Übersicht über die verschiedenen Standard-Lösungen aus unserem Hause:
Beschreibung :
Die Werkstücke, max. 100kg bzw. 25dm³, werden im Ordnungsautomaten Typ OA45 bevorratet und lagerichtig sortiert. Am Ende der Sortierung ist ein entsprechender Transportschlauch sowie eine Blasluftdüse montiert. Durch den Transportschlauch werden immer mehrere Werkstücke gleichzeitig transportiert. Als elektrische Schnittstelle kommen HAN-Stecker, BUS-Module und auch Ventilinseln in Frage.
| Werkstücke | 4kt.-, 6kt.-, und Rundmuttern bis max. Schlüsselweite bzw. Durchmesser 18mm |
|---|---|
| Max. Zuführleistung | 30 Muttern / Minute |
| Gewicht | ca. 140 kg |
| Abmessung | 500 x 500 x 1200 mm (L x B x H) |
| Maximales Füllgewicht | 100 kg |
| Maximales Füllvolumen | 25 dm³ |
| Varianten | auch 2-spurig möglich |
Beschreibung :
Die Werkstücke, max. 100kg bzw. 25dm³, werden im Ordnungsautomaten Typ OA45 bevorratet und lagerichtig sortiert. Am Ende der Sortierung werden die Werkstücke in einer Ablaufschiene gepuffert und der Vereinzelung zugeführt. Hinter der Vereinzelung ist ein entsprechender Transportschlauch sowie eine Blasluftdüse montiert. Durch den Transportschlauch wird immer nur ein Werkstück transportiert. Als elektrische Schnittstelle kommen HAN-Stecker, BUS-Module und auch Ventilinseln in Frage.
| Werkstücke | 4kt.-, 6kt.-, Rund-, Flansch-, Bund und Blechmuttern bis max. Schlüsselweite bzw. Durchmesser 30mm |
| Max. Zuführleistung | 15 Muttern / Minute (1-spurig) |
| Gewicht | ca. 260 kg |
| Abmessung | 910 x 700 x 1400 mm (L x B x H) |
| Maximales Füllgewicht | 100 kg |
| Maximales Füllvolumen | 25 dm³ |
| Varianten | auch 2- bis 4-spurig möglich |
Beschreibung :

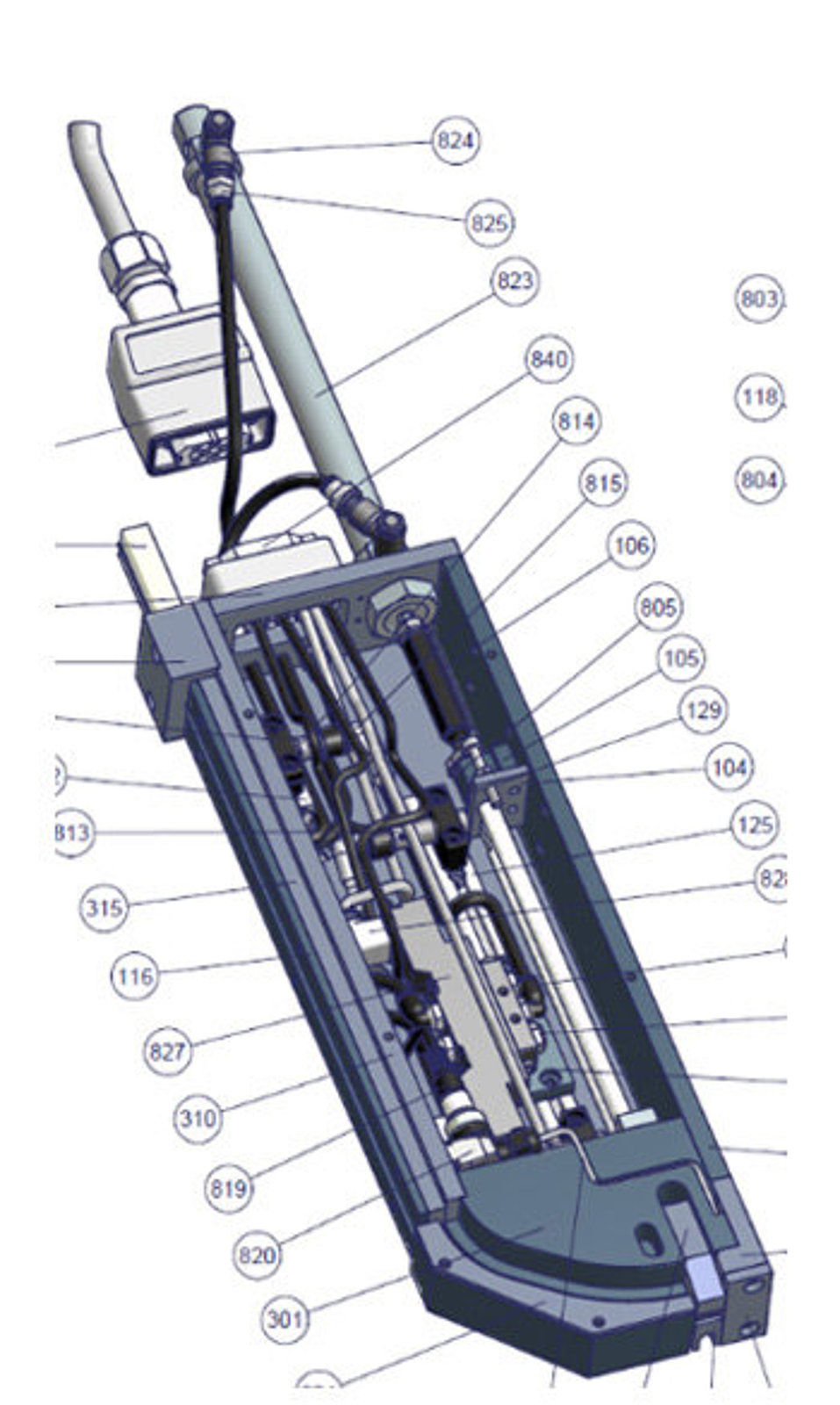

Die Werkstücke werden bei staufähigen Muttern im Setzkopf gepuffert und bei Bedarf über einen Dorn mit 200 mm oder 300 mm Hub auf dem Fangstift der Unterelektrode abgesetzt. Eine mitfahrende Haltestange verhindert das Abrutschen der Mutter während der Absetzbewegung. Die elektrische Schnittstelle ist als HAN-Stecker ausgeführt und wird mittels Verbindungsleitung am entsprechenden Mutternschießer konnektiert.
| Werkstücke | 4kt.-, 6kt.-, Rund-, Flansch-, Bund und Blechmuttern bis max. Schlüsselweite bzw. Durchmesser 30mm |
| Max. Zuführleistung | 30 Muttern / Minute |
| Gewicht | ca. 25 kg |
| Abmessung | 1200 x 88 x 200 mm, abhängig von der Mutterngröße (L x B x H) |
| Varianten | in Linker und Rechter Ausführung erhältlich |
Beschreibung :
Die Werkstücke werden bei staufähigen Muttern in einem Magazin gepuffert, anschließend vereinzelt und von einem pneumatischen Greifer übernommen. Das 2-achsige Handling setzt die Mutter nach einer entsprechenden vertikalen und horizontalen Zustellbewegung ausgerichtet auf dem Fangstift der Unterelektrode ab. Als elektrische Schnittstelle kommen BUS-Module und auch Ventilinseln in Frage.
| Werkstücke | Muttern bis max. M12 Kopfdurchmesser 33,5 mm |
| Max. Zuführleistung | 10 Muttern / Minute |
| Gewicht | ca. 90 kg |
| Abmessung | 1390 x 400 x 835 mm, abhängig von der Mutterngröße (L x B x H) |
| Varianten | in Linker und Rechter Ausführung erhältlich |
Beschreibung :
Die Werkstücke, max. 100kg bzw. 25dm³, werden im Ordnungsautomaten Typ OA45 bevorratet und lagerichtig sortiert. Am Ende der Sortierung werden die Werkstücke auf einer Linearfördererschiene gepuffert und der Vereinzelung zugeführt. Hinter der Vereinzelung ist ein entsprechender Transportschlauch sowie eine Blasluftdüse montiert. Durch den Transportschlauch wird immer nur ein Werkstück transportiert. Als elektrische Schnittstelle kommen HAN-Stecker, BUS-Module und auch Ventilinseln in Frage.
| Werkstücke | Schrauben bis max. M12 Kopfdurchmesser 33,5 mm |
| Max. Zuführleistung | 15 Schrauben / Minute (1-spurig) |
| Gewicht | ca. 300 kg |
| Abmessung | 910 x 700 x 1400 mm (L x B x H) |
| Maximales Füllgewicht | 100 kg |
| Maximales Füllvolumen | 25 dm³ |
| Varianten | auch 2- bis 4-spurig möglich |
Beschreibung :
Die Werkstücke werden in einem Nest aufgefangen und von einem pneumatischen Greifer übernommen. Das 2-achsige Handling führt den Schraubenschaft nach einer entsprechenden vertikalen und horizontalen Zustellbewegung in die Unterelektrode ein. Als elektrische Schnittstelle kommen BUS-Module und auch Ventilinseln in Frage.
| Werkstücke | Schrauben bis max. M12 Kopfdurchmesser 33,5 mm |
| Max. Zuführleistung | 10 Muttern / Minute |
| Gewicht | ca. 150 kg |
| Abmessung | 1060 x 225 x 915 mm (L x B x H) |
| Varianten | in Linker und Rechter Ausführung erhältlich |
Beschreibung :
Die Werkstücke, max. 200kg bzw. 60dm³, werden im Ordnungsautomaten Typ OA60 bevorratet und lagerichtig sortiert. Am Ende der Sortierung werden die Werkstücke in einer Ablaufschiene auf die benötigte Spurenanzahl verteilt und gepuffert sowie der Vereinzelung zugeführt. Hinter der Vereinzelung ist ein entsprechender Transportschlauch sowie eine Blasluftdüse montiert. Durch den Transportschlauch wird immer nur ein Werkstück transportiert. Als elektrische Schnittstelle kommen HAN-Stecker, BUS-Module und auch Ventilinseln in Frage.
| Werkstücke | 4kt.-, 6kt.-, Rund-, Flansch-, Bund und Blechmuttern bis max. Schlüsselweite bzw. Durchmesser 30mm |
| Max. Zuführleistung | 60 Muttern / Minute, abhängig von der Mutterngröße und –geometrie (1-spurig) |
| Gewicht | ca. 445 kg |
| Abmessung | 1240 x 900 x 1630 mm (L x B x H) |
| Maximales Füllgewicht | 200 kg |
| Maximales Füllvolumen | 60 dm³ |
| Varianten | auch 2- bis 10-spurig möglich |
